我們諾之杰與NI（恩艾）和Anritsu（安立）一起成功實現15米的110-170GHz的無線通信實驗。該系統可幫助用戶進行亞太赫茲高速無線通信、太赫茲通感融合、高精度定位和天文檢測等前沿技術驗證。通過更換更高功率的功放、高增益天線以及波束對準工具，可以實現戶外更遠距離的建鏈。

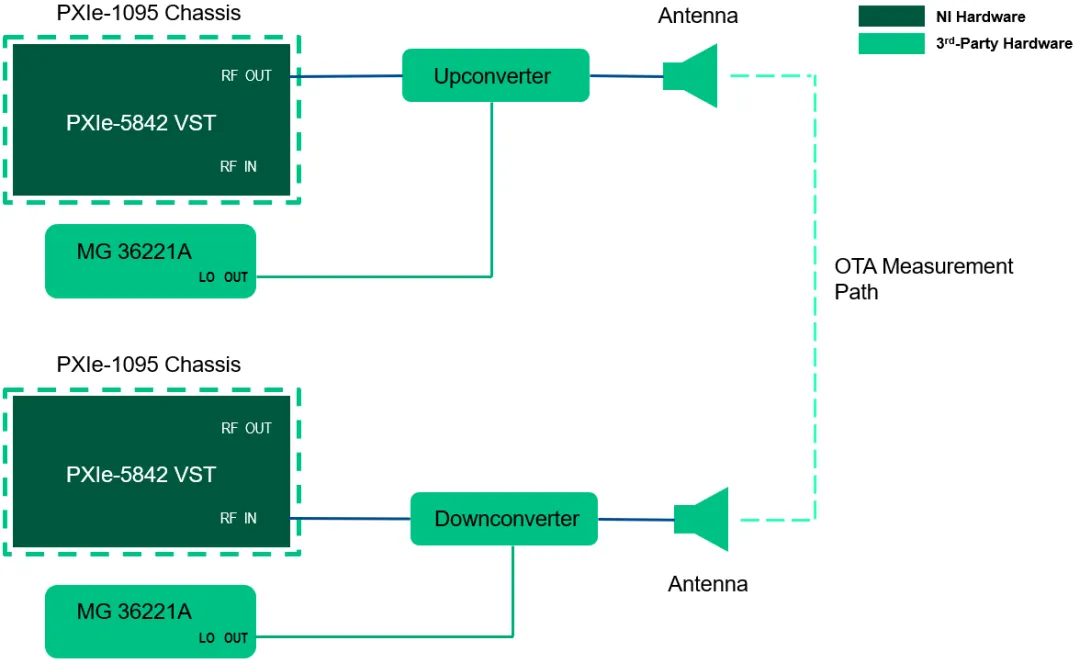

圖1：亞太赫茲頻段無線通信原型驗證系統框圖
NI亞太赫茲系統基于PXI平臺，其核心為PXIe-5842 26.5GHz矢量信號收發儀，在本系統中用于發射和接收變頻器轉換的中頻信號，能夠提供2GHz瞬時帶寬。
系統同時采用了Anritsu® MG36221A信號發生儀作為本振信號源，并采用諾之杰® 110 – 170 GHz變頻器C06DAS02實現中頻信號與射頻信號之間的轉換。

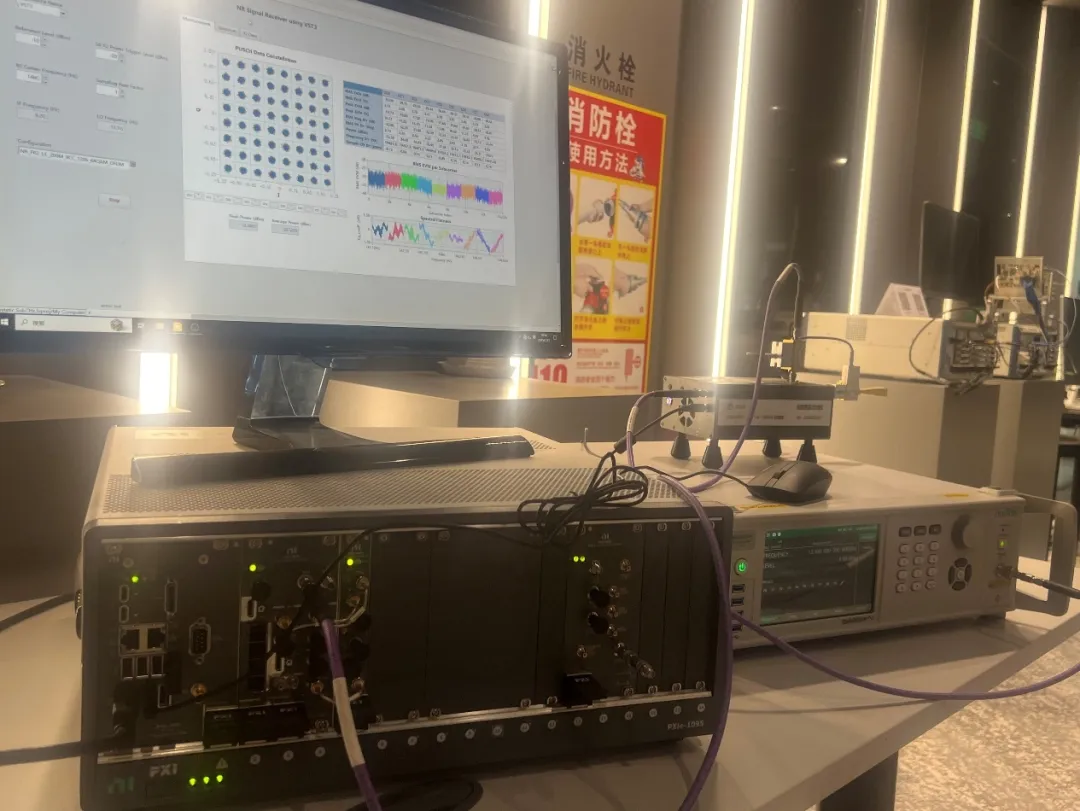

圖2：實驗現場

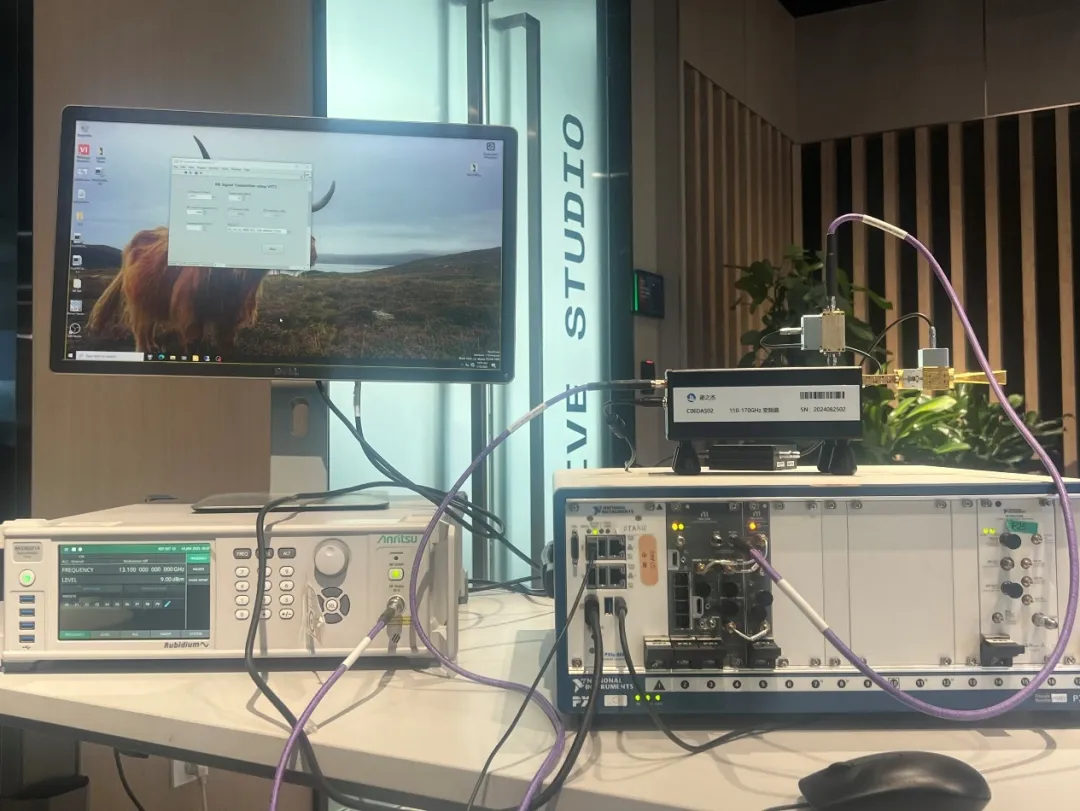

圖3：發射端配置
圖4：接收端配置
在演示中，無線系統收發兩端相距15米，可發射與接收110-170GHz頻段的亞太赫茲信號，2GHz實時帶寬。在接收端，我們可以看到包含星座圖與良好的EVM（測量波形與理想波形之間的矢量差）測量結果（-30dB EVM）。

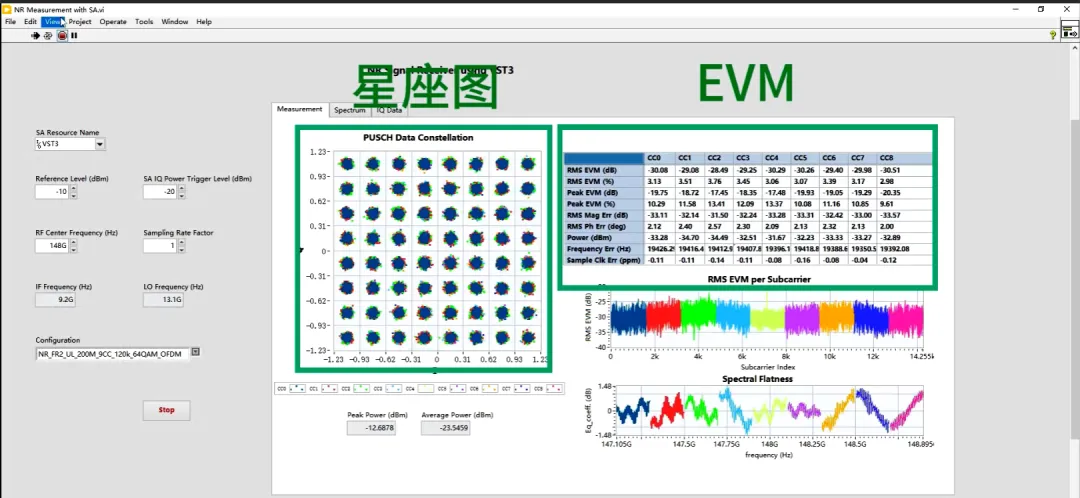

圖5：接收端測試結果界面
該系統同時可以擴展高性能FPGA協處理器PXIe-7903用于高速信號處理和計算，將矢量信號收發儀的基帶數據通過FPGA協處理器進行信號處理，利用NI LabVIEW FPGA數字信號處理IP等，可快速完成更多實時通信原型。

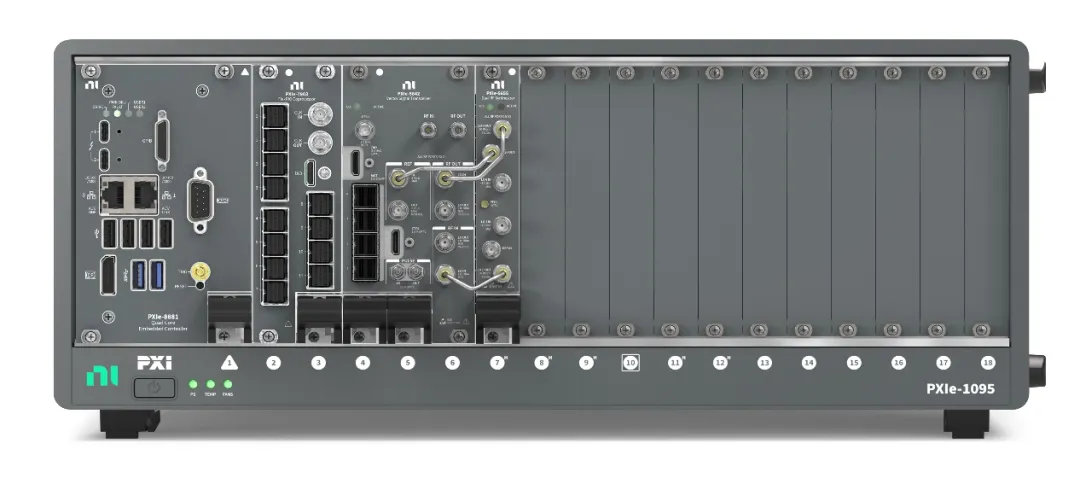

圖6：配置矢量信號收發儀和FPGA協處理器的PXI系統
作為6G移動通信技術中的一個關鍵研究領域，對亞太赫茲頻段的通信、感知等技術的研究正受到越來越多研究機構的重視。利用PXIe-5842矢量信號收發儀高達2GHz的瞬時帶寬，高至26.5 GHz的信號頻率，結合第三方公司的變頻器和本振信號源，可以靈活搭建出亞太赫茲無線原型驗證系統，為廣大科研院校和實驗室在亞太赫茲頻段的各類研究、驗證和實驗提供助力。（內容來自NI）
